KORALINE Optimal LDO

стандартный вариант

Скамеечные конвекторы KORALINE Optimal LDO благодаря современному дизайну являются исключительным продуктом. Они сочетают в себе дизайн и функциональность. Конвекторы KORALINE Optimal LDO подходят не только для отопления интерьеров, но и также для сидения и отдыха. Проверенное временем продуманное сочетание дизайна, эксплуатационных характеристик и низкой температуры поверхности кожуха их делает идеальным отопительным прибором для размещения в холлах, коридорах, зимних садах, а также в офисных зданиях и общественных центрах. И последнее, но не менее важное, они также подходят везде, где есть помещения с большими окнами.

  • Отопление
  • Естественная конвекция
  • Более высокая производительность
Высота конвектора с панелью [мм] 300, 450 мм
Ширина конвектора с панелью [мм] 265, 315 мм
Длина конветкора с панелью [мм] 1 000, 1 200, 1 400, 1 600, 1 800, 2 000 мм
Мощность [Вт] от 721 до 3 525 Вт
Макс. рабочее давление [MПa] 1,2 MПa
Макс. рабочая температура [°C] 90 °C
Макс. температура поверхности  [°C] 40 °C в зависимости от температуры воды на входу
Присоединительная резьба внутренняя G 1/2"
Способ присоединения снизу (рекомендуется), сбоку
Кроющие панели бук, дуб, американский орех

Тепловые мощности [Вт] при t1/t2/ti / EN 16430.


ΔT = 50 °C Длина [мм] Температурный градиент
Ширина
[mm]
Высота
[mm]
1000 1200 1400 1600 1800 2000
265 300 721 934 1147 1360 1573 1786 1,429
315 450 1483 1891 2300 2708 3117 3525 1,3864

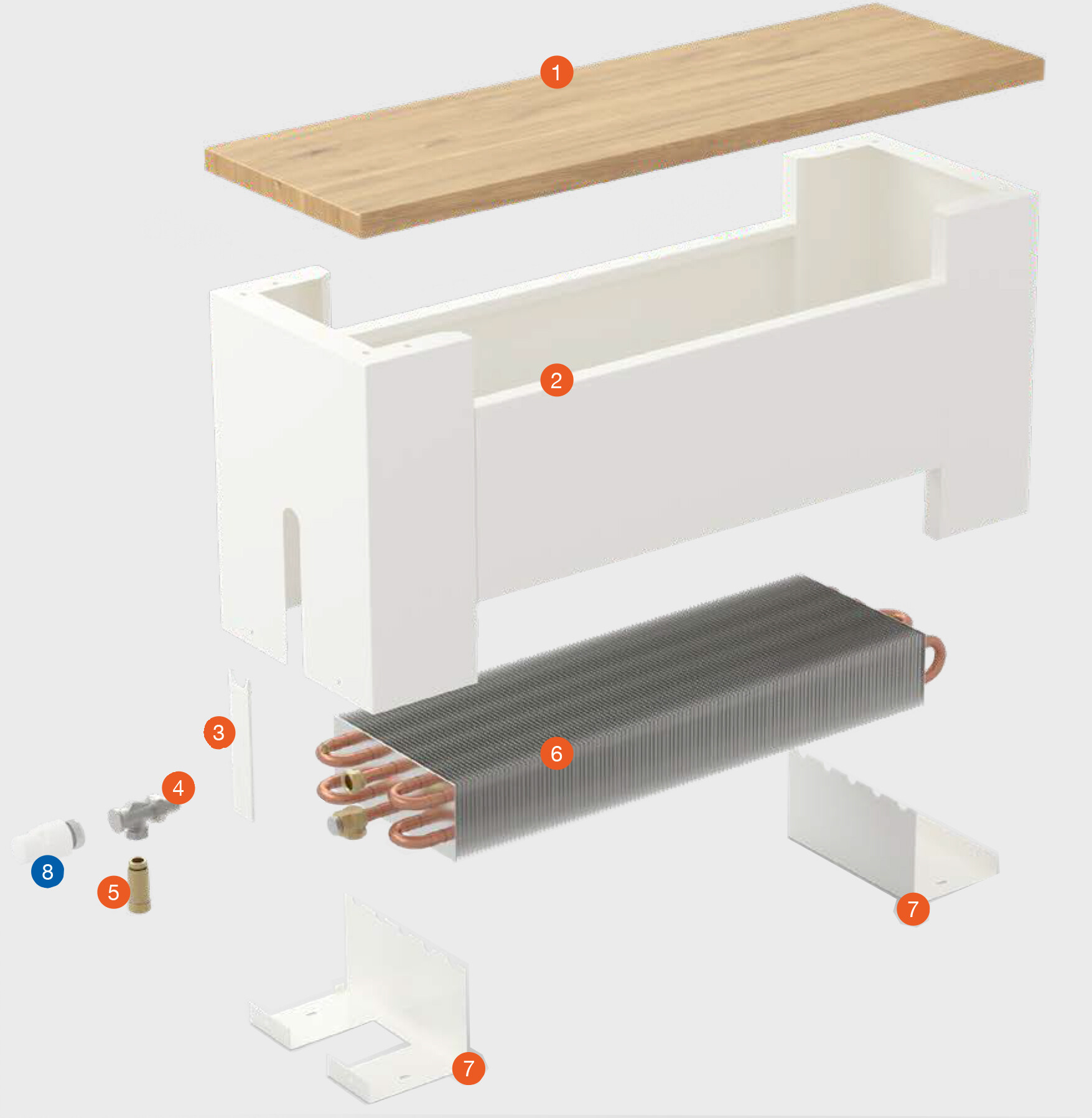

Структура конвекторов  KORALINE LDO

KORALINE LD - rozpad

Состав стандартной поставки
1 деревянная кроющая панель по выбору – дуб, бук, американский орех
2 кожух из стального оцинкованного листового металла, белое лакокрасочное
покрытие RAL 9016
3 магнитная боковая крышка под цвет кожуха
4 осевой термостатический вентиль, резьба M 30 × 1,5
5 удлинительный элемент
6 Al/Cu теплообменник с деаэрационным клапаном и уникально сформованными пластинами для достижения максимальной теплоотдачи
7 стойки на чистый пол
 *надежная упаковка, инструкциии по монтажу


Принадлежности по выбору
8 термостатическая головка

* любой цвет кожуха согласно цветовой палитры RAL
* Al/Cu теплообменник с лакокрасочным покрытием RAL 9005 или любого цвера политры RAL
* регулирующее резьбовое соединение угловое или прямое
* термостатический вентиль угловой или прямой
* термоэлектрический привод TEP 230 или TEP 24
* термостат SIEMENS RAA21 или RDE 100.1
* датчик температуры QAA32
* термостатическая головка с капилляром

KORALINE с панелью Optimal LDO
ВЫСОТА   300 мм
ШИРИНА  265 мм



300-265

ВЫСОТА    450 мм
ШИРИНА   315 мм

450-315

КРОЮЩИЕ ПАНЕЛИ

Панель изготовлена из чистого натурального материала, обработанного сертифицированным по международным стандартам поверхностным маслом. Для сохранения свойств и стабильности мы рекомендуем регулярно обрабатывать панели веществом аналогичного характера.

бук

buk

дуб

dub

американский орех

ořech

МОНТАЖ СКАМЕЕЧНЫХ КОНВЕКТОРОВ

Процедура монтажа
Первый шаг – прикрепление стоек к чистому полу (присоединительные размеры – см. инструкции по монтажу). Затем на них ставится теплообменник и подключается к системе отопления. Из теплообемика необходимо удалить воздух. Последним шагом является установка кожуха с панелью и его крепление к стойкам. Панель фиксируется во избежание нежелательного движения с помощью боковой фиксации. Более подробную информацию найдете в инструкции по монтажу.
Внимание!
Панель изготовлена из чистого натурального материала, обработанного сертифици-рованным по международным стандартам поверхностным маслом. Для сохранения свойств и стабильности мы рекомендуем регулярно обрабатывать панели веществом аналогичного характера.
Более точные указания и инструкции по монтажу для соответствующих типов см. в инструкциях по монтажу KORALINE – скамеечные конвекторы. Панели изготовлены из натуральных материалов, поэтому не исключены незначительные отклонения в цвете. Поставщик не может полностью гарантировать представленные цвета и не принимает претензии из-за возможных цветовых различий.
КРЕПЛЕНИЕ

RU_LDO_КРЕПЛЕНИЕ

ПРИСОЕДИНЕНИЕ СНИЗУ

ВЫСОТА   300 мм
ШИРИНА  265 мм

Spodní připojení LD 300_265


ВЫСОТА    450 мм
ШИРИНА   315 мм

Spodní připojení LD 450_315



KORALINE LD montáž

длины 1600 мм скамеечные конвекторы KORALINE для большей стабильности поставляются с центральной стойкой.

КОД ЗАКАЗА

Пример кода заказа : LDO-140/30/26-V1SB1-10

Скамеечный конвектор KORALINE LDO (Optimal), длина 140 см, высота 30 см, ширина 26,5 см, Кожух из стали, окрашенный лаковой краской белого цвета RAL 9016. Al/CU теплообменник неокрашенный. Панель – бук.

KORALINE
с панелью
Optimal

Длина/Высота/Ширина [см]

Тип
теплообменника
Цвет
теплообменника
Материал
кожуха
Тип
панели
Материал
панели

Код цвета
L D O - 140/30/26 - V 1 S 1 - 10














возвратный
без цвета
сталь
B бук
D дуб
O американ-
ский орех
массив

10 белый RAL 9016
39 черный RAL 9005
** образцы цветов, стр. 109
99 цвет политры RAL
